Présentation du projet
Ce projet de menuiserie CNC fait revivre les mécaniques chinoises anciennes grâce à la technologie CNC moderne. Le résultat final est un bœuf-cheval en bois mobile — un jouet automate qui sert à la fois d’œuvre d’art et de cadeau ludique. Inspiré du modèle traditionnel Muniuliuma, ce projet associe histoire, créativité et ingénierie.
- Type : Jouet / Œuvre d’art / Cadeau
- Concept : Faire revivre la mécanique traditionnelle grâce à la sculpture CNC
- Utilisations : Objet décoratif, jouet interactif ou cadeau fait main
Machine CNC et réglages
Pour ce projet, nous avons utilisé la défonceuse CNC TwoTrees TTC6050. Avec sa grande zone de travail de 600 × 500 × 100 mm, la TTC6050 offre suffisamment d’espace de découpe pour les pièces de jouets, les automates et autres projets en bois de taille moyenne.
Caractéristiques de la machine pour cette réalisation :
- Machine CNC : TwoTrees TTC6050
- Zone de travail : 600 × 500 × 100 mm (23,6 × 19,7 × 3,9 pouces)
- Matériaux : Planche de pin de 20 mm, bloc de pin de 50 mm, clochettes en laiton
- Outils de coupe : Fraise cylindrique à goujures droites de 3,175 mm, fraise en V de 3,175 mm
-
Avances et vitesses :
- Avance de coupe : 4000 mm/min
- Avance de plongée : 1000 mm/min
- Profondeur par passe : 0,5 mm
Conception et fichiers
L’automate bœuf-cheval a été conçu dans Carveco, un logiciel de conception CNC et de FAO idéal pour les projets de sculpture 2,5D et 3D.
- Format de fichier : STL
- Personnalisation : Gravure facultative d’un logo pour les projets personnels ou de marque
- Flexibilité : Le fichier STL peut être redimensionné ou modifié pour s’adapter à différentes dimensions de défonceuses CNC
Difficulté du projet et compétences requises
Il s’agit d’un projet CNC de niveau intermédiaire. Il convient aux amateurs ayant déjà réalisé des sculptures CNC simples et souhaitant passer à une conception plus mécanique.
-
Durée estimée : Environ 2 heures au total
- Sculpture CNC : ~30 minutes
- Finition : ~1,5 heure (ponçage, traitement, assemblage)
- Compétences requises : Ponçage, application de cire ou de finition pour bois, assemblage mécanique de base pour les articulations mobiles
Assemblage et finition
Après avoir découpé les pièces à la CNC, poncez légèrement tous les bords afin de garantir un mouvement fluide. Appliquez de la cire ou de l’huile pour bois afin de protéger le pin et d’en faire ressortir le veinage. Assemblez les pièces mobiles, fixez les clochettes en laiton et testez le mouvement. Le résultat est un automate charmant qui se déplace de manière réaliste lorsqu’on le pousse ou qu’on le tire.
Ressources multimédias

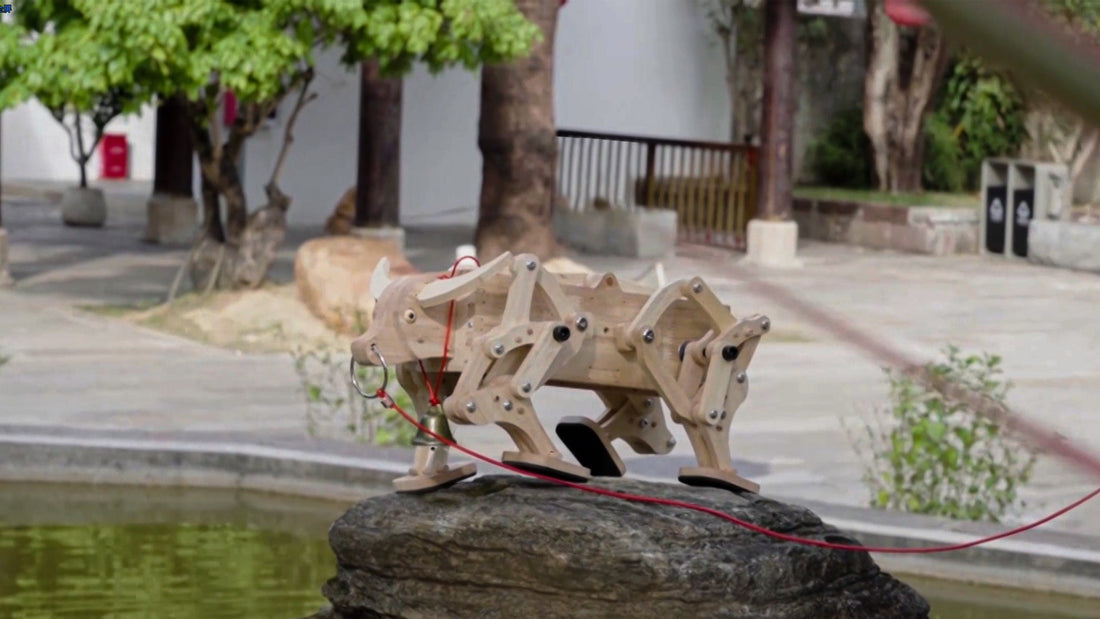

Voici un aperçu du projet terminé :
Découvrez la réalisation complète en action :
▶ Démonstration vidéo
Conclusion
Le bœuf-cheval mobile en bois sculpté à la CNC est bien plus qu’un simple projet créatif : c’est un pont entre l’histoire et la technologie. Avec la TwoTrees TTC6050, vous pouvez créer un automate fonctionnel qui séduit comme jouet, impressionne comme objet décoratif ou constitue un cadeau fait main attentionné. Pour les amateurs souhaitant développer leurs compétences en menuiserie CNC, ce projet offre un équilibre parfait entre défi, créativité et satisfaction.
